XSIS222A

A escolha certa para missões ISTAR-SAR

Com estabilização giroscópica direta nos três eixos, e digital em mais três eixos, o XSIS 222A é capaz de realizar observação de longo alcance, dia e noite, com até 1° de campo de visão (FOV) em EO (qualidade SD) e 2° em MWIR resfriado com zoom óptico. O horizonte é automaticamente nivelado e estabilizado.

Um processador embarcado de última geração permite compressão H.265 e paletas de cores MWIR. Além disso, realiza apontamento para coordenadas, travamento em cenas, identificação de alvos móveis e rastreamento.

O XSIS Manager, software de mapa móvel que permite
planejamento e execução de missões de inteligência, vigilância,
reconhecimento, aquisição de alvos, busca e salvamento, o XSIS
222A, permite entrar com coordenadas de apontamento, assim
como mostra as coordenadas do alvo rastreado.

Conexão digital via cabo único Ethernet.

Projetado para máxima estabilidade e desempenho

1

Câmera MWIR SD
Zoom óptico de 14x

2

Câmera EO Full HD
Zoom óptico de 30x

3

Telêmetro LRF

4

Apontador Laser

5

Protegido contra intempéries

MTI: Indicador de alvos móveis

Aquisição de alvos: Determinação das coordenadas geográficas do alvo

Travamento: Rastreamento de imagem baseado em cena

Apontamento/ Travamento geográfico: em coordenadas e pontos de interesse (POIs) definidos pelo operador.

Gimbal de 3 eixos: Sem efeito de Gimbal-lock no nadir

Direct Drive: Motores direct drive de ultraprecisão com algoritmo de controle FOC de desenvolvimento próprio.

Estabilização Digital: EIS - Estabilização digital de vídeo

Baixa Manutenção: Motores BLDC de vida útil longa

Peso: Inferior a 6 kg

Perfil: 22 cm/9”

Exportação: NON-ITAR

Conformidade STANAG 4609: Telemetria MISB KLV completa: KLV disponível

Cartão SD criptografado removível em vazamento de dados em caso de perda do sistema.

Imagens de longa distância e alta qualidade para apoiar o combate ao crime.

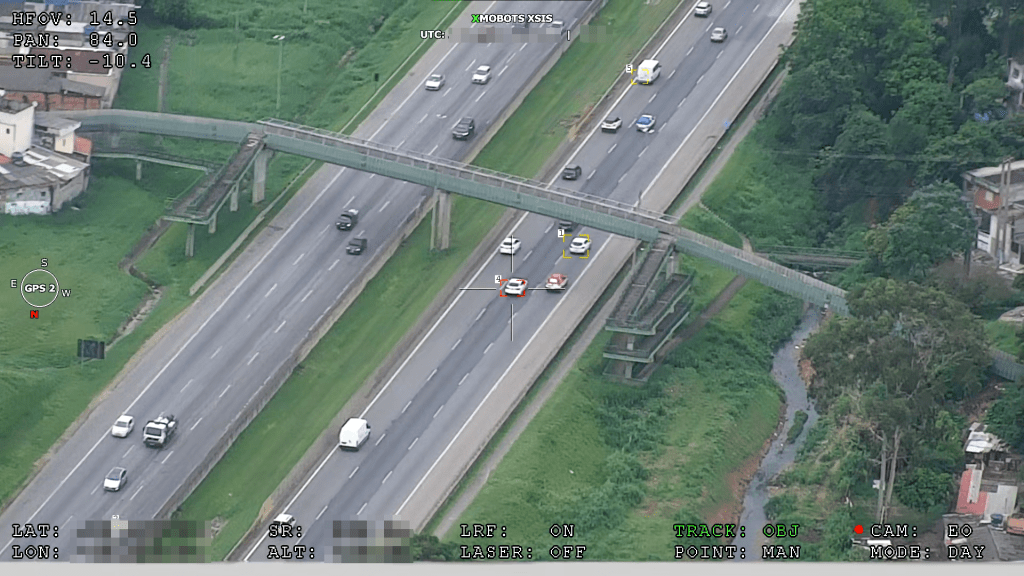

Busca e rastreamento estável de veículos parados ou em movimento

Busca e rastreamento estável de suspeitos em agrupamentos

Monitoramento persistente, diurno e noturno, de eventos de grande porte, operações ativas e áreas de alto risco, incluindo regiões florestais e remotas.

Integração com base de dados retornando automaticamente, a partir da placa, informações sobre ocorrências registradas, multas, nome do proprietário, renavan e outros.

Identificação de características de pessoas (roupas, acessórios e cores)

Busca de focos e monitoramento de incêndios

Resolução de imagem para leitura de placas (licença adicional)

Resolução de imagem para reconhecimento facial (licença adicional)

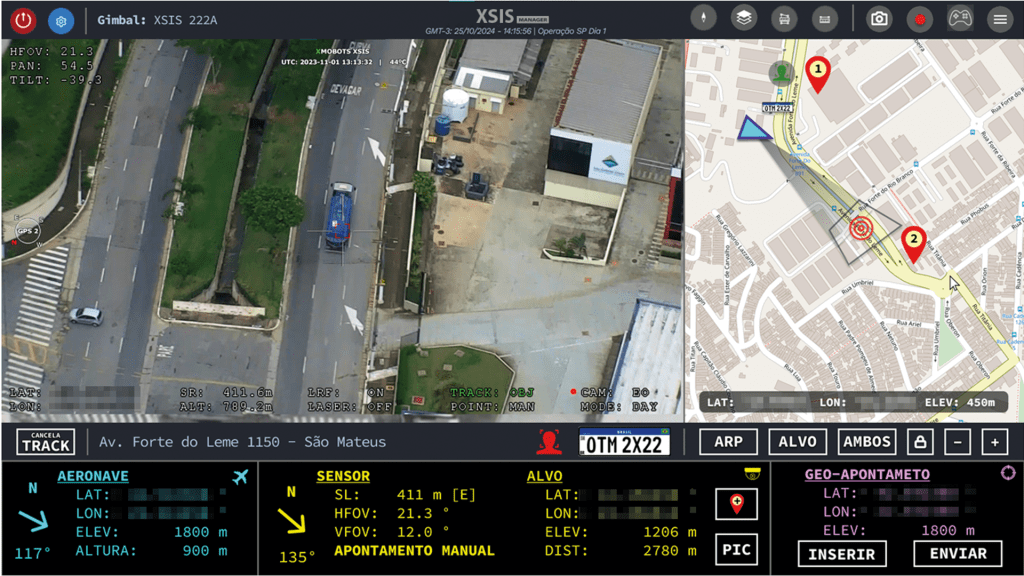

Software de planejamento e operação baseado em Mapa Móvel

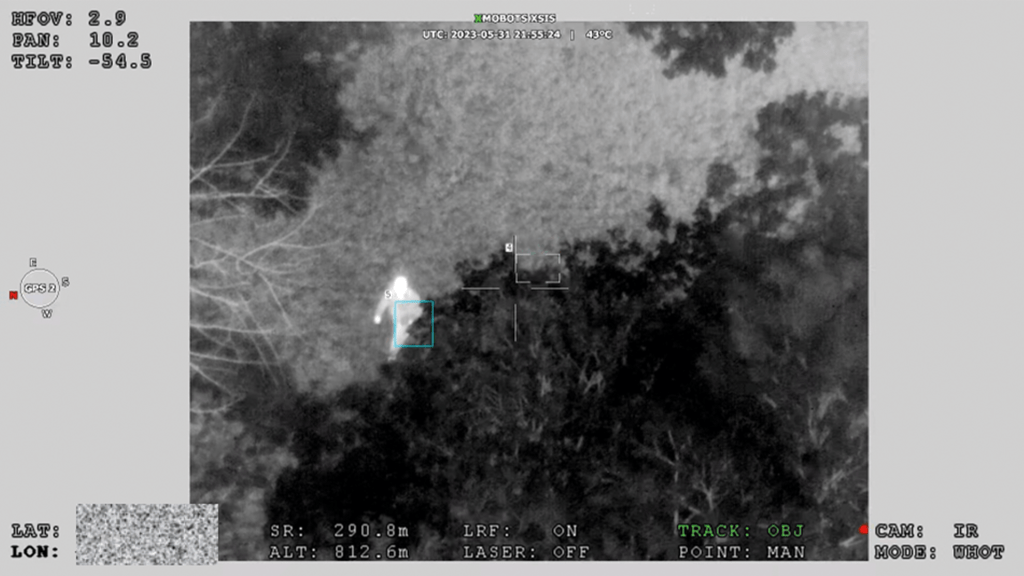

Vigilância Noturna com Sensor MWIR

Picture in picture

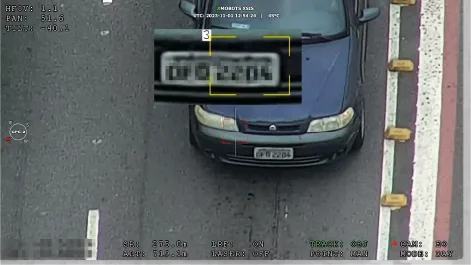

Leitura de placa

Zoom alvo a 14 km

Aplicações do XSIS 222A

Inteligência, vigilância e reconhecimento em níveis operacional e tático

Detecção, identi cação e aquisição de alvos (geolocalização de alvos)

Rastreamento de movimentações terrestres, como embarcações, comboios e grupos de pessoas

Vigilância de infraestrutura estratégicas e áreas sensíveis

Suporte a operações de artilharia, incluindo observação e ajuste de tiros

Análise de danos resultantes de ataques ou desastres naturais

Assistência em missões de Busca e Salvamento (SAR)

Monitoramento ambiental e identi cação de focos de incêndio

Critério de Johnson (DRI) EO Diurno

Detecção

Reconhecimento

Identificação

Humano

Detecção

15 kmᵃ – 30 kmᵇ

Reconhecimento

4 kmᵃ – 8 kmᵇ

Identificação

2 kmᵃ – 8 kmᵇ

Veículos

Detecção

30 kmᶜ
(36kmᵃ – 72 kmᵈᵇ)

Reconhecimento

9 kmᵃ – 18 kmᵇ

Identificação

5 kmᵃ – 9 kmᵇ

Embarcações

Detecção

30kmᶜ
(122 kmᵃ – 245 kmᵈᵇ)

Reconhecimento

30kmᶜ
(30 kmᵃ – 62 kmᵈᵇ)

Identificação

15 kmᵃ – 30 kmᵇ

Critério de Johnson (DRI) MWIR Noturno

Detecção

Reconhecimento

Identificação

Humano

Detecção

6 kmᵃ – 11 kmᵇ

Reconhecimento

2 kmᵃ – 3 kmᵇ

Identificação

1 kmᵃ – 2 kmᵇ

Veículos

Detecção

14 kmᵃ – 28 kmᵇ

Reconhecimento

4 kmᵃ – 7 kmᵇ

Identificação

2 kmᵃ – 4 kmᵇ

Embarcações

Detecção

30kmᶜ
(47 kmᵃ – 96 kmᵈᵇ)

Reconhecimento

12 kmᵃ – 23 kmᵇ

Identificação

6 kmᵃ – 11 kmᵇ

a- Probabilidade de deteção: 90%
b- Probabilidade de deteção: 50%
c- Valor prático, considerando condições normais de humidade, poluição, etc.
d- Valor teórico, considerando constante térmica 2 graus Celsius, fator de atenuação
atmosférica 0,2 km-1, contraste visual 20%, iluminação 1000lux.

Operações com helicópteros potencializadas

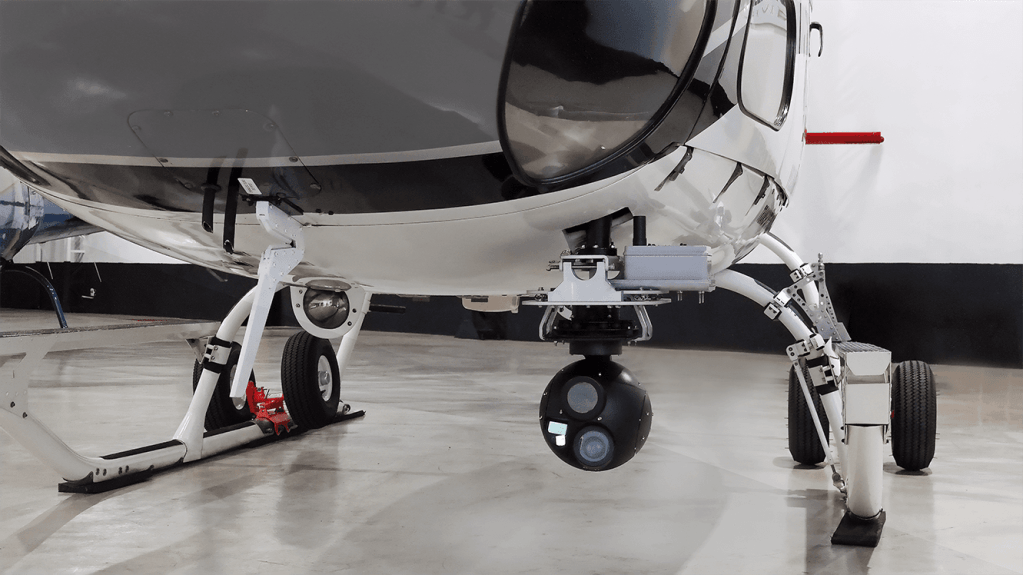

O sensor XSIS222A para helicópteros é capaz de realizar monitoramento em tempo real para apoiar missões de reconhecimento e patrulha, vigilância, combate ao crime e acompanhamento de operações, além de auxiliar em buscas em áreas urbanas e florestas densas, tanto de dia quanto à noite.

Imagem de qualidade e longa distância para apoio no combate ao crime ultraviolento

Identificação das características dos veículos (marca, modelo e cor)

Vigilância de grandes eventos, áreas ativas e de risco, durante o dia, à noite e até mesmo em regiões de mata

Resolução de imagem para leitura de placas veiculares (licença adicional)

Busca e monitoramento de focos de incêndio

Busca e rastreamento estável de suspeitos em grupo

Busca e rastreamento de veículos em movimento ou estacionados

Identificação de características de pessoas (roupas, acessórios e cores)

Resolução de imagem para reconhecimento facial (licença adicional)

Especificações

Estabilização

<85 μrad RMS, 3 eixos

Tensão

24 – 26 VDC

Interface de vídeo

Digital (Ethernet)

Configuração do motor

3 eixos, direct drive, sem escovas

Resolução de Encoder

0.00034º, absoluto

Controle

Ethernet

Taxa de amostragem do giroscópio

2460Hz (Grau Tático)

Peso

6kg

Interface de saída

8 pinos, conector à prova d’água robustecido

ARW do giroscópio

0.26º/√hr

Limites de rotação mecânicos

Pan: 360º contínuo
Tilt: -90º até +10º
Roll: -45º a +45º

Consumo de potência

50 W típico / 140 W pico

Velocidade de rotação​

Até 120º/s

Sensor MWIR

Alcance espectral: 3 – 5 μm

HFOV: 28,4º - 2º

Resolução e FPS: 640 x 512 @ 30 FPS

Zoom: 14x óptico

Tipo de sensor: IDC InSb resfriado

Tipo de lentes: 19 – 275 mm, f 5.5

Sensor EO

HFOV: 63,7° - 2,3°. 1080p

Resolução e FPS: 1920x1080 @ 30 fps

Zoom: 30x óptico / 360x digital comb.

Tipo de sensor: 1/2.8 polegadas – Exmor R CMOS

Outros

LRF: 2.6km NATO

IR Pointer: > 1km

Cartão microSD removível (Até 256GB, classe 10, FAT32), cartão microSD criptografado opcional

Especificações e funções de vídeo

Latência de vídeo: <300 ms

Compreensão de vídeo: H.264, H.265. Até 30 Mbps

Latência de controle e metadados: <90 ms
